domenica 8 novembre 2020

Come costruire dei supporti faro per moto Café Racer / Chopper / Bobber / Special

Si comincia con un pezzo di tubo - in questo caso di acciaio inox - di un diametro compatibile con quello dello stelo della forcella che andrà a sorreggere il faro:


un passaggio al trapano per "alleggerirlo" con un foro, uno alla sega per portarlo alla giusta misura, e uno alla mola, stavolta in senso longitudinale:


Ora è la volta delle piastrine che fungeranno da "ganasce" del collare, una svasata e una filettata (chiaramente per ogni collare):

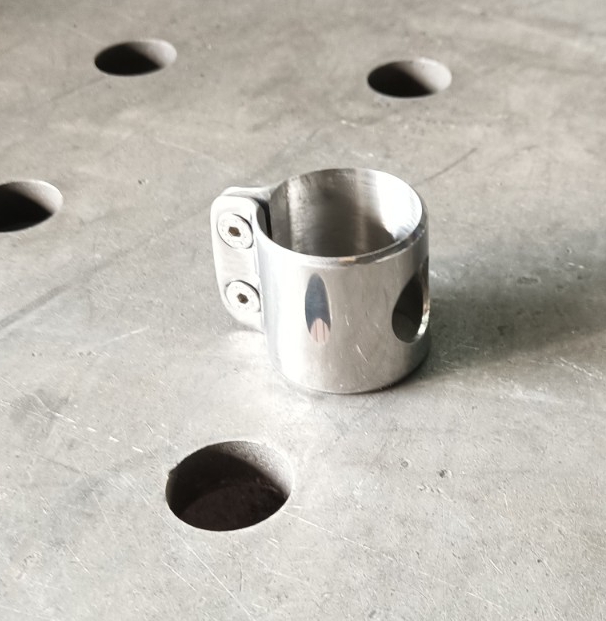

Saldatura, molatura e una prima rapida lucidatura, e i due collari sono pronti.




Si procede quindi con taglio, sagomatura, imbutitura e piegatura delle due staffe di supporto laterali del faro:


...e quindi con il mock-up e la piazzatura a misura sugli steli della forcella della moto per saldare in posizione le staffe sui collari:



Una volta assicuratisi che tutto si trova nella giusta posizione, si procede con la saldatura, molatura e di nuovo una rapida lucidatura del tutto (quella definitiva sarà fatta dopo lo smontaggio finale della moto, troppe cose succedono durante le lavorazioni sulla moto che potrebbero andare a rovinare la delicata lucidatura..)


Infine un rapido assemblaggio finale per verificare che anche dopo la saldatura tutto si trovi ancora nella giusta posizione:



Naturalmente collari e staffe possono essere realizzati nelle più svariate forme e dimensioni (e colori... e materiali anche..) e in questi casi a volte buttare giù un paio di schizzi anche a lapis su un pezzo di carta prima di partire può aiutare a schiarirsi le idee e avere un feedback su cosa vi piace per la moto che state realizzando e cosa no (non nascondo che io prima di realizzare i supporti delle foto un paio di ore al pc e 3-4 rendering li ho fatti, prima di trovare quelli che sentivo essere "giusti" per il progetto...)









domenica 1 novembre 2020

Modifica piastra di sterzo moto per montaggio quadro strumenti digitale

 Una volta smontata la piastra di sterzo appariva grossomodo così:


La moto monterà dei semi-manubri, e non mi piaceva molto l'idea di mettere delle viti come "tappo" nei risers che, per quanto possano essere carine, sarebbe rimaste sempre comunque dei tappi, per cui i blocchetti dei risers sono stati i primi ad abbandonarci..:


..seguiti a breve distanza dall'alloggiamento per chiave e blocchetto di accensione - che sarà collocato altrove sulla motocicletta - e al suo posto hanno trovato la loro collocazione due staffe saldate opportunamente sagomate..


per andare a supportare il nuovo quadro strumenti digitale:


Come si può vedere dalle foto la piastra di sterzo è stata anche sabbiata in preparazione della futura  (probabile) verniciatura.
